Guia Completo sobre o Padrão RJ45: Funcionamento, Cores e Crimpagem

Se você deseja entender tudo sobre o padrão RJ45, está no lugar certo! Neste guia completo, explicamos o que é esse conector, como ele funciona, os diferentes tipos de cabos de rede que o utilizam (como Cat5e e Cat6) e os padrões de cores para a crimpagem correta. Além disso, abordamos as ferramentas necessárias para montar cabos RJ45 de forma eficiente.

O que é o Padrão RJ45?

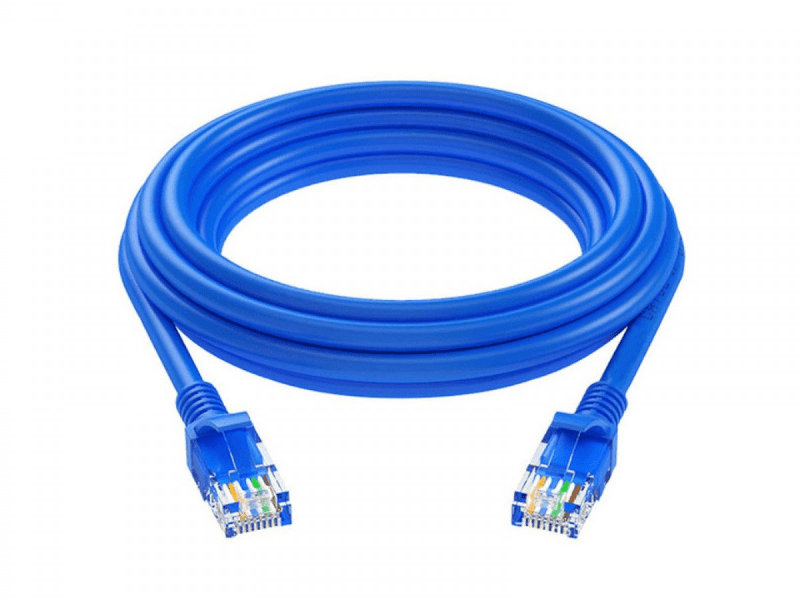

O RJ45 é um conector amplamente utilizado em redes Ethernet para conectar cabos de rede a dispositivos como computadores, roteadores e switches. Com formato retangular e oito pinos metálicos, ele se conecta aos fios de cabos de par trançado, como Cat5e e Cat6.

Inicialmente desenvolvido para telecomunicações, o padrão RJ45 tornou-se o mais utilizado em redes cabeadas devido à sua praticidade e compatibilidade. Ele permite a transmissão de dados em alta velocidade, alcançando até 10 Gbps em algumas versões mais avançadas.

Como Funciona o Padrão RJ45?

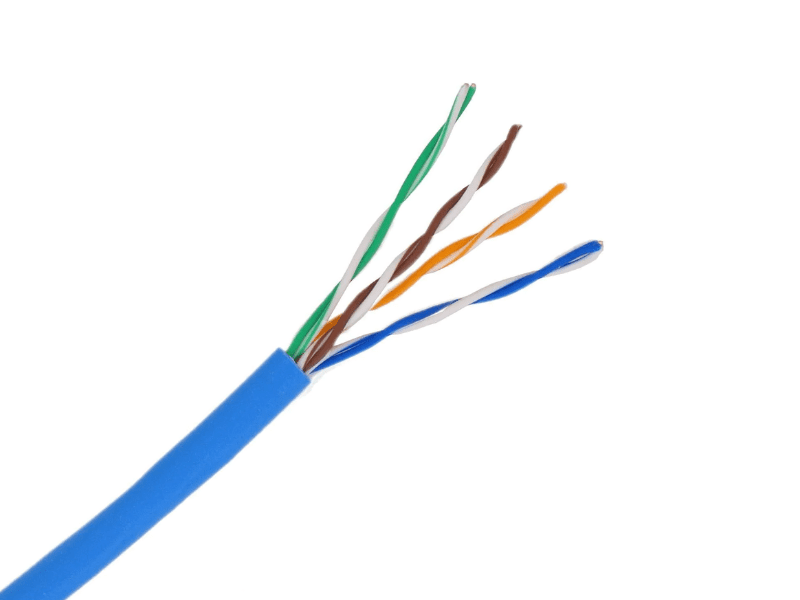

O conector do padrão RJ45 transmite dados por meio de oito fios organizados em pares. Esses pares são torcidos para reduzir interferências eletromagnéticas e garantir uma transmissão mais estável.

A ordem desses fios segue padrões predefinidos, como T568A e T568B, garantindo compatibilidade entre dispositivos de rede. Nos cabos Cat5e e Cat6, dois pares são responsáveis pelo envio de dados e dois pela recepção, permitindo uma comunicação bidirecional eficiente.

Tipos de Cabos de Rede para o Padrão RJ45

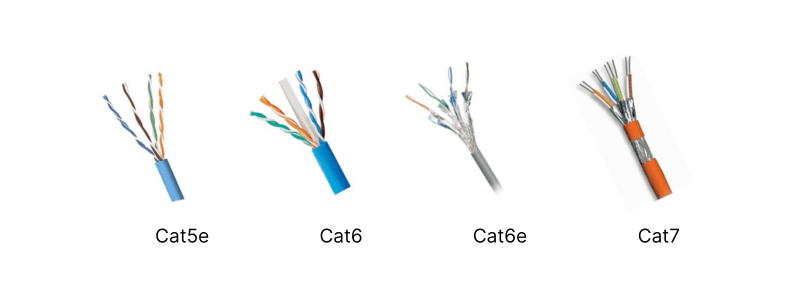

Os cabos de rede são classificados por categorias (Cat), cada uma oferecendo diferentes níveis de desempenho e largura de banda:

• Cat5e: Suporta velocidades de até 1 Gbps e largura de banda de 100 MHz. É o mais popular para redes domésticas.
• Cat6: Oferece até 10 Gbps em distâncias curtas (55 metros) e largura de banda de 250 MHz, sendo ideal para escritórios e data centers.
• Cat6a: Suporta 10 Gbps até 100 metros e largura de banda de 500 MHz, sendo indicado para redes de alto desempenho.
• Cat7: Conta com blindagem extra para minimizar interferências, suportando 10 Gbps com 600 MHz de largura de banda. É mais utilizado em ambientes corporativos e industriais.

Sequência de Cores do Cabo de Rede Padrão RJ45

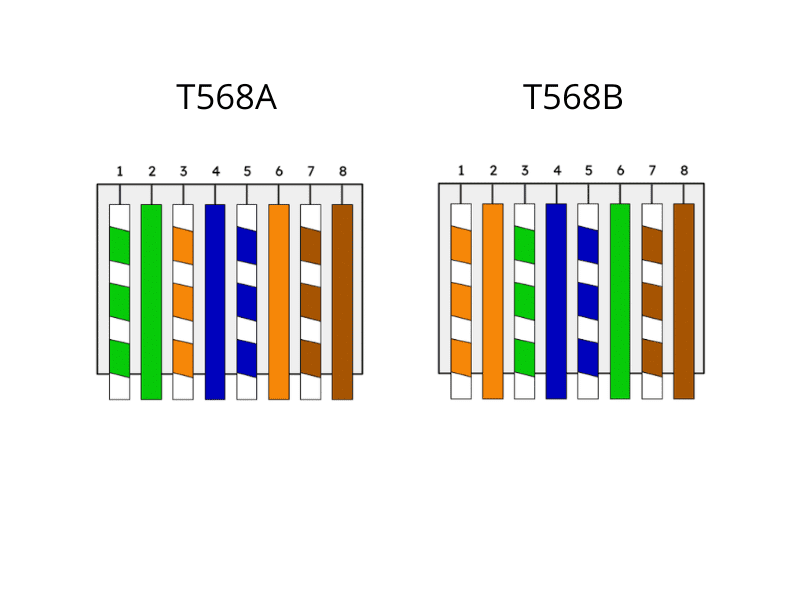

A organização dos fios dentro do conector segue dois padrões principais:

A principal diferença entre os dois padrões está na troca de posição entre os pares verde e laranja. Ambos são funcionais, desde que a mesma sequência seja usada nas duas extremidades do cabo.

Qual Padrão de Cores Usar no Padrão RJ45?

A escolha entre T568A e T568B depende da norma da instalação:

• T568A é mais comum em instalações comerciais e redes antigas.
• T568B é o padrão mais adotado na América do Norte e amplamente utilizado em redes modernas.

Para garantir compatibilidade, recomenda-se seguir o padrão já existente na rede.

Tipos de Cabos Padrão RJ45: Direto e Crossover

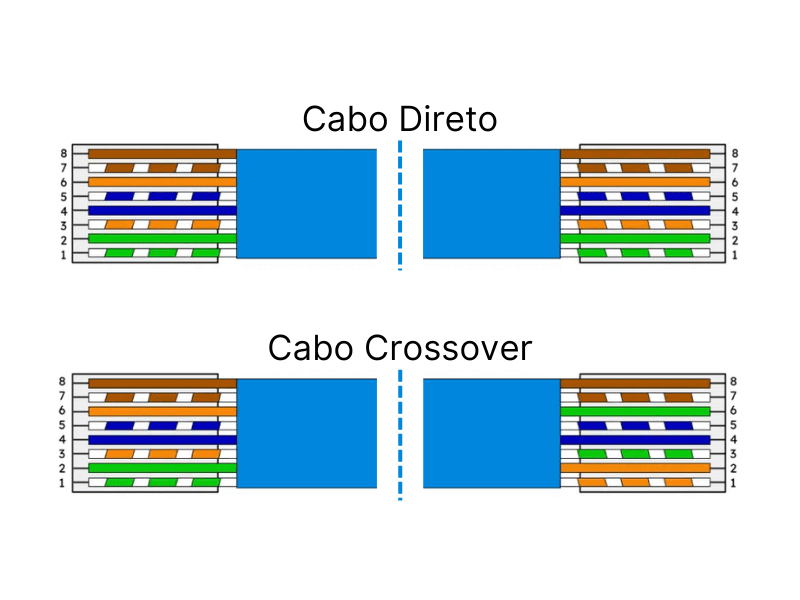

Os cabos do padrão RJ45 podem ser montados de duas formas principais:

• Cabo Direto: Tem a mesma sequência de cores em ambas as extremidades (T568A ou T568B). Usado para conectar dispositivos diferentes, como computadores a switches ou roteadores.
• Cabo Crossover: Possui uma extremidade no padrão T568A e a outra no T568B. Utilizado para conectar dispositivos semelhantes, como computador a computador ou switch a switch.

Como Crimpar um Cabo Padrão RJ45: Ferramentas Necessárias

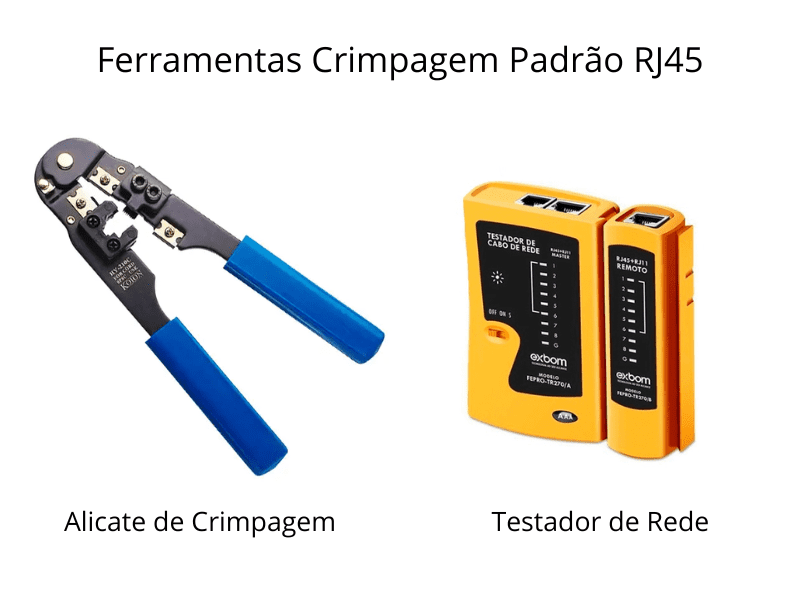

Para montar um cabo do padrão RJ45 corretamente, você precisará das seguintes ferramentas:

• Cortador de Cabos: Para ajustar o tamanho do cabo e remover excessos.
• Decapador de Cabos: Remove a capa externa sem danificar os fios internos.
• Alicate de Crimpagem: Ferramenta essencial para pressionar os contatos metálicos do conector contra os fios.
• Testador de Rede: Verifica se a crimpagem foi feita corretamente, identificando falhas na conexão.

Dicas para uma Crimpagem Perfeita no Padrão RJ45

• Certifique-se de que os fios internos estão completamente inseridos no conector do padrão RJ45 antes de crimpar. Para isso, olhe o conector frontalmente e verifique se os fios estão encostados no contato final.
• Use a mesma sequência de cores nas duas extremidades, a menos que esteja montando um cabo crossover.
• Teste o cabo após a crimpagem para evitar falhas de conexão.
• Utilize cabos de boa qualidade para garantir um desempenho ideal e durabilidade da conexão.

Caso tenha alguma dúvida, sugestão ou experiência para compartilhar, sinta-se livre para deixar seu comentário abaixo.
